Шлем с освещением из подручных материалов

[VVsector85]

Здравствуйте, уважаемые коллеги!

Летом 2014 года я приобрел  бинокуляры КОЗ 2,5Х. , вещь нужная, но без дополнительного освещения, совершенно бесполезная. Однако, даже по летнему курсу, отдавать еще, как минимум, 280$ за LED-подсветку мне не хотелось. Более интересные варианты выходили еще дороже (линзовая подсветка 330$ +шлем 90$, или навороченный шлем с подсветкой - 760$).



Итак, решение было найдено:

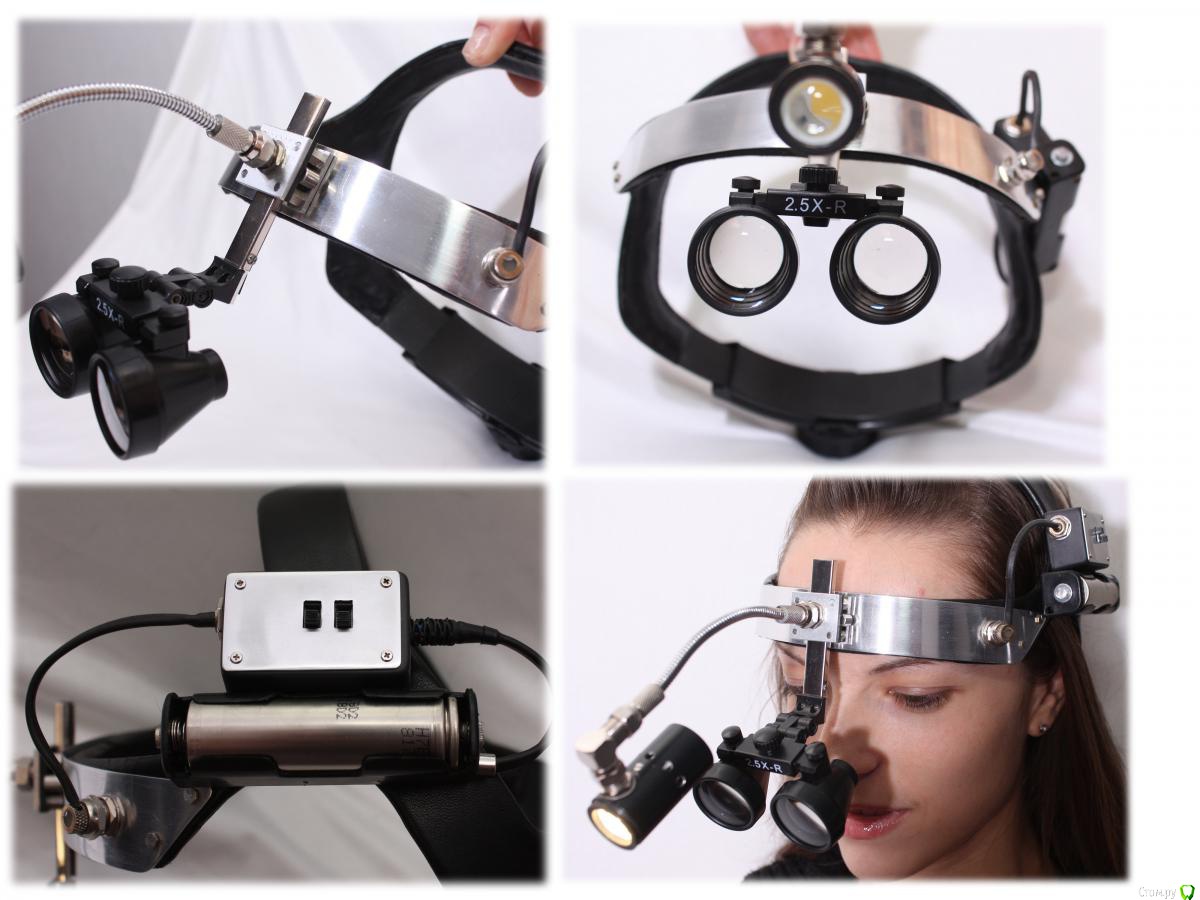

ШЛЕМ С LED-ПОДСВЕТКОЙ И БЫСТРОСЪЕМНЫМ КРЕПЛЕНИЕМ БИНОКУЛЯРОВ

(из подручных материалов)



Идея: Иван Ващенко/Артем Куров

Электроника (дизайн и монтаж): Артем Куров

Внешняя отделка (кожа и ткань): моя жена, Дарья Чапни

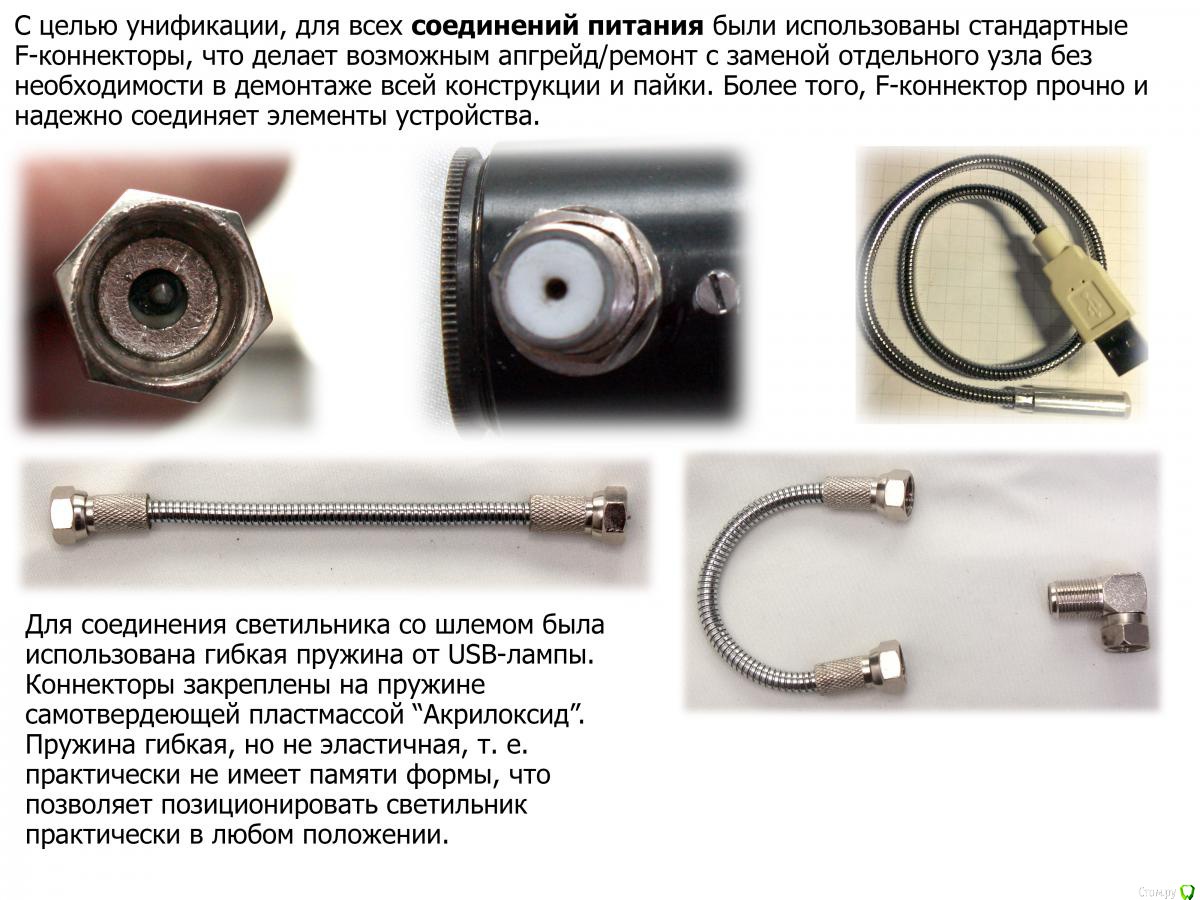

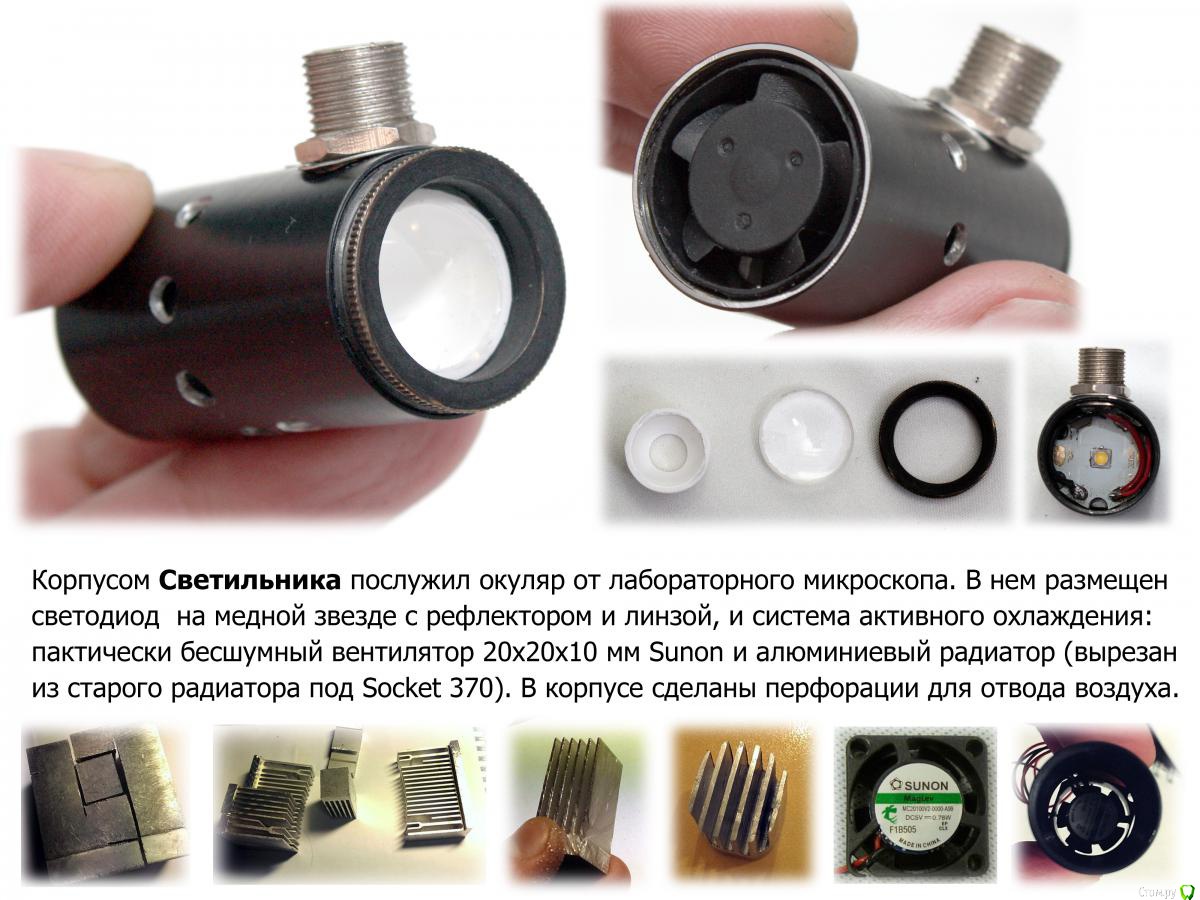

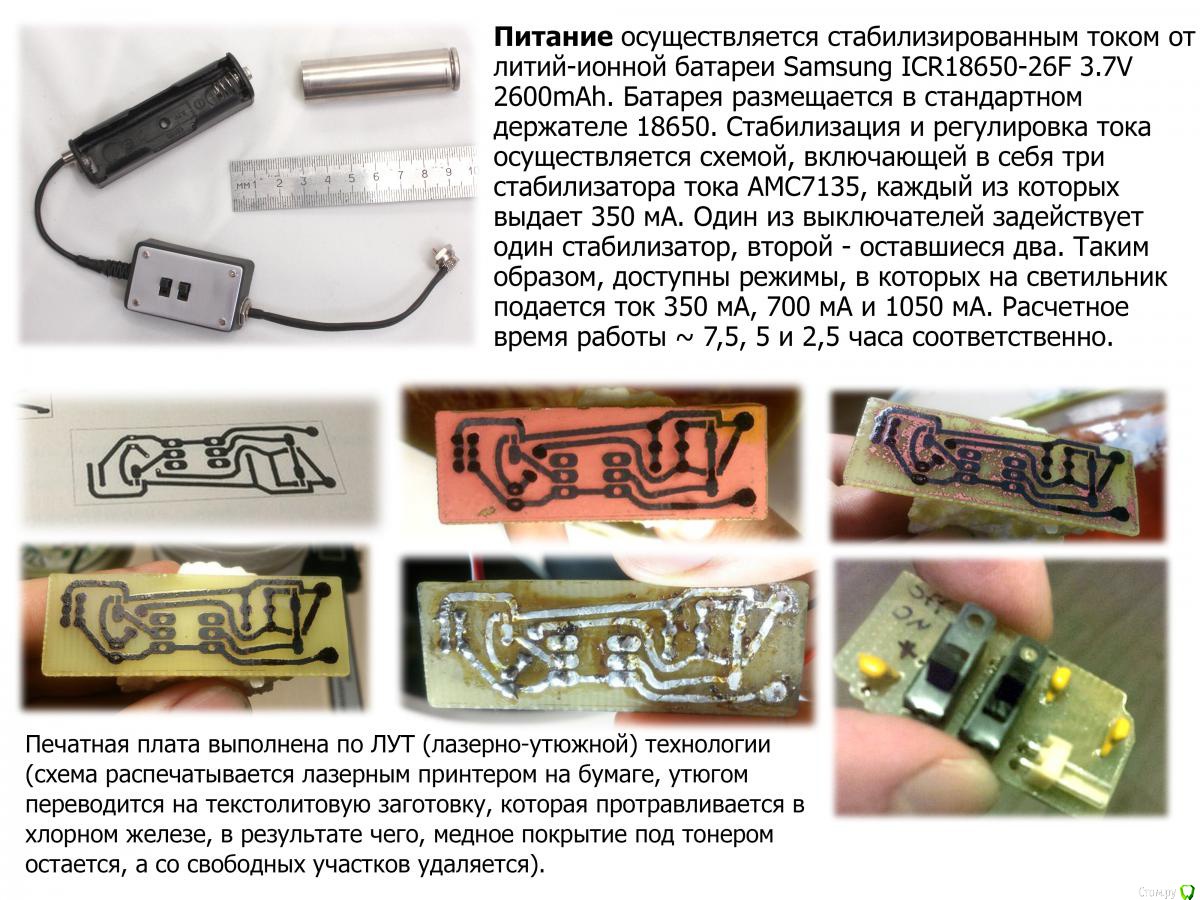

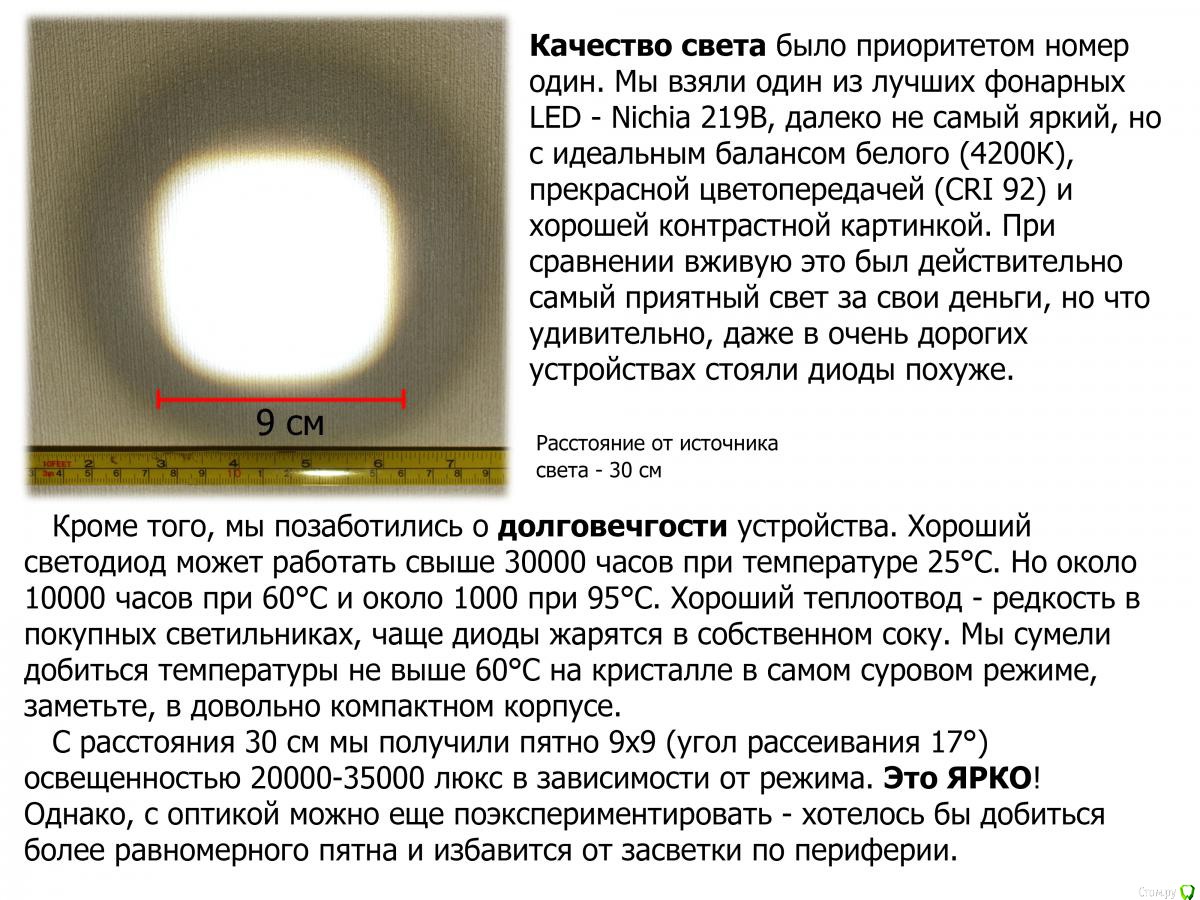

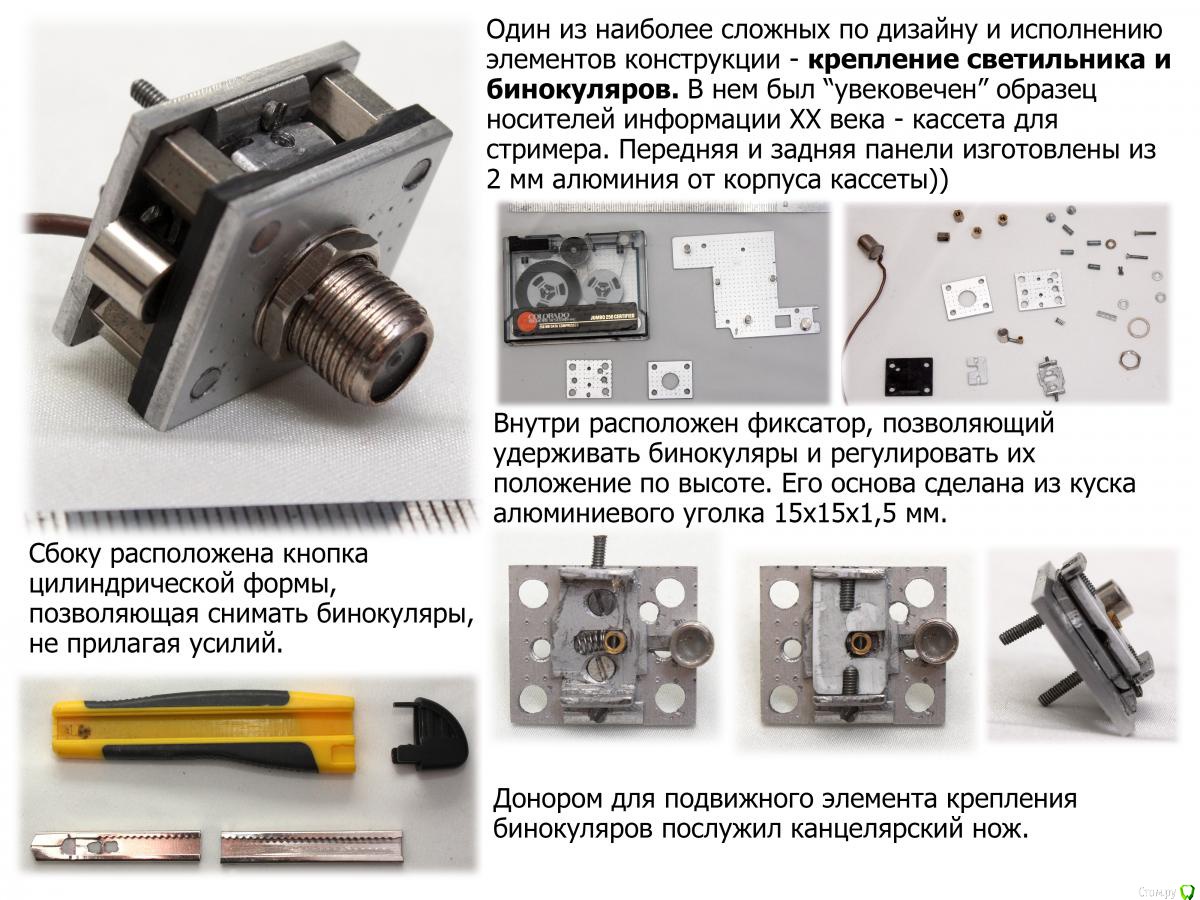

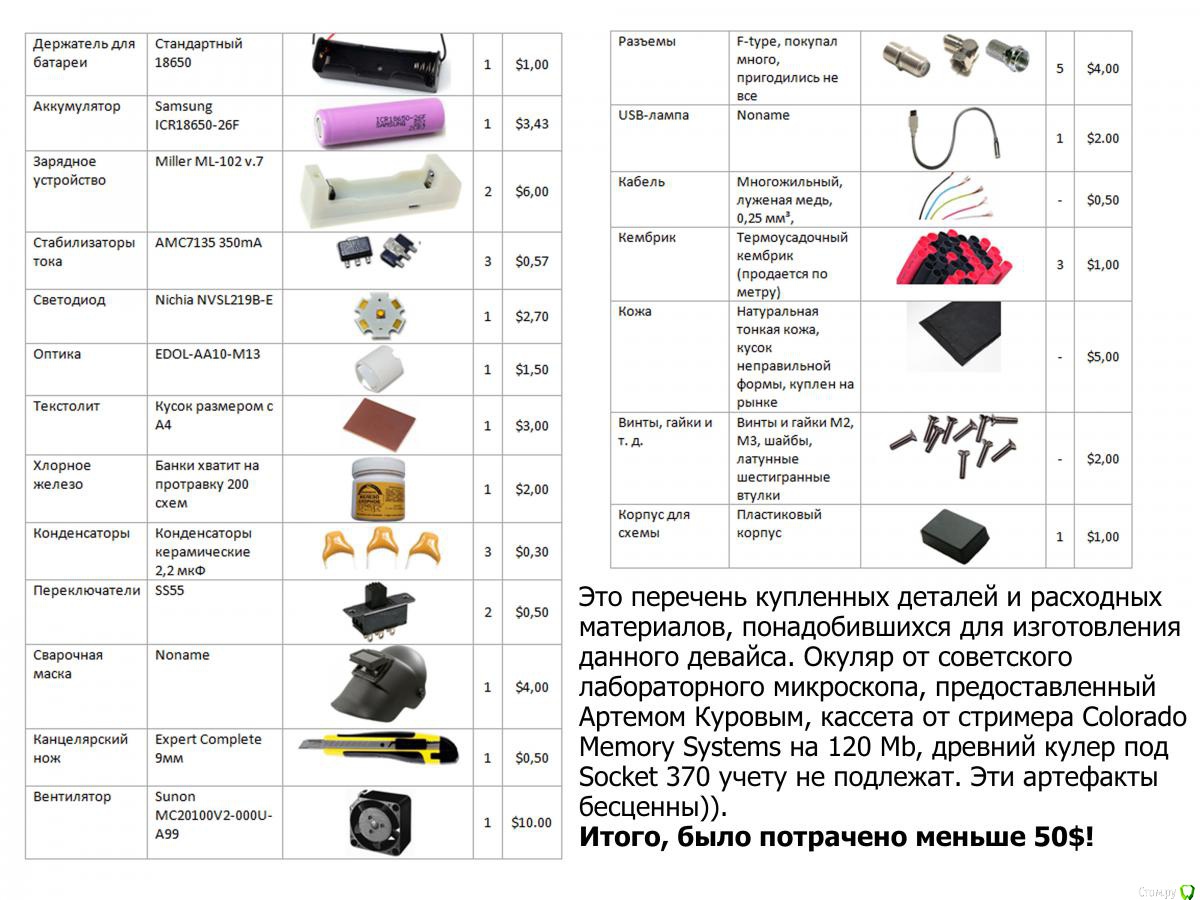

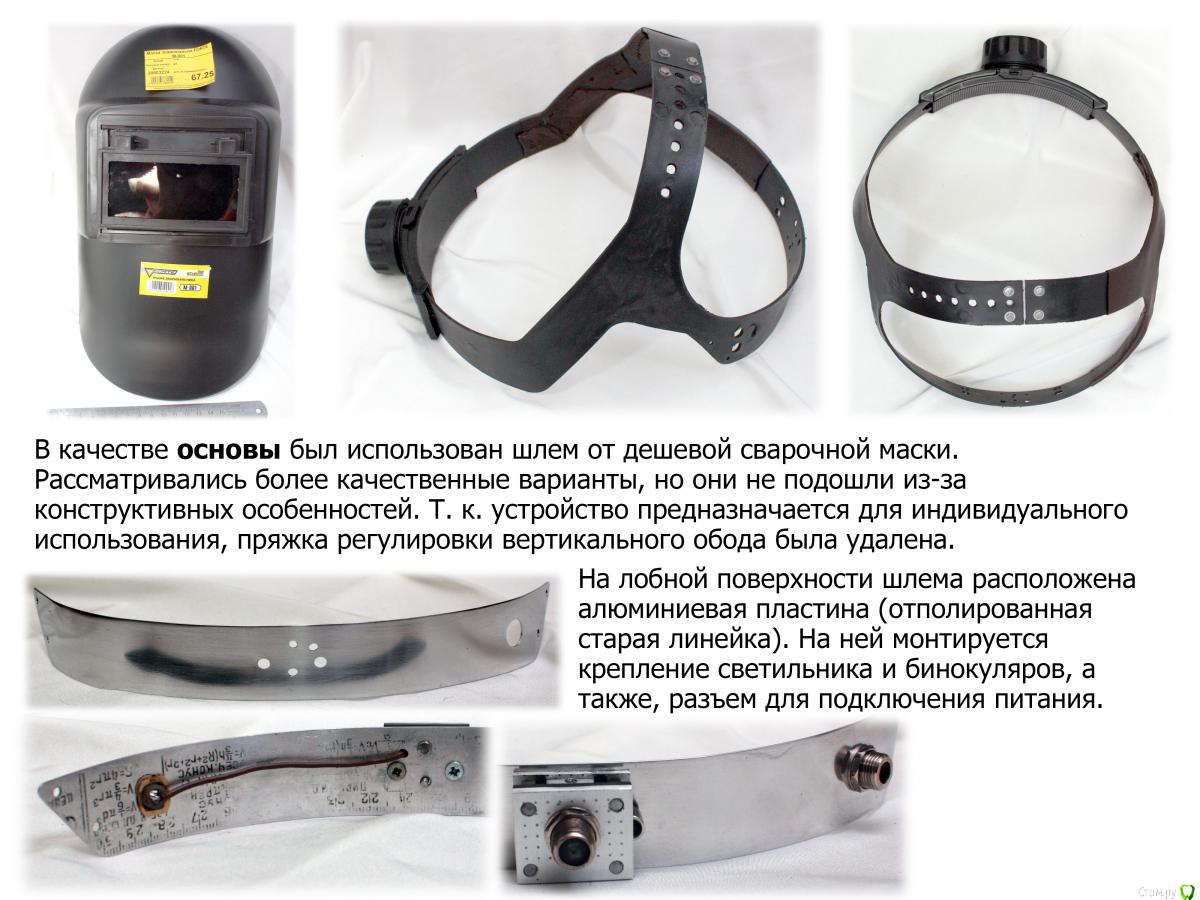

Все остальное:Иван Ващенко
